STD-1600AT 高速絞線機

Ａ. 主要规格 :

1. 用途      : 銅線絞合用 及 PVC 線絞合用.

2. 入線線徑  : 銅線絞合用: 1.2 mm – 3.6 mmφ/ 7~19 cores.PVC 線絞合用: 2.0 mmφ - 9 mmφ/2 - 4 cores.

3. 絞合斷面積: 10 ~ 90 mm2/max.

4. 絞距範圍  : 40 - 350mm.指撥式設定自動演算調整.

5. 絞合線徑  : 細銅線絞合用  : 3.0 mm - 16 mmφPVC 線絞合用  : 5.0 mmφ - 20 mmφ

6. 絞向      : Ｓ．Ｚ．(左右絞向任意選擇)

7. 轉體速度  : 500 RPM / Max. (1000 Twist).

8. 動力      : 主機    : 75KW(100HP) 直流電機 + 數位控制.

引取 : 45KW(50HP) 直流電機 + 數位控制.

捲取張力: 7.5KW(10HP) 直流電機 + 數位控制.

排線機 : 1.5KW(2HP) AC感應馬達 + 變頻器.

上下軸台: 2.2KW(3HP)-1台.

散熱風機: 0.75KW(1HP)-2台.

9. 捲取軸尺寸: 1250mm - 1600mmφ/ Max.

10. 使用電源  : 380V 50HZ (或依貴方要求).

11. 線軸裝卸部份:

. 型式   : 氣壓無軸式 .

. 上下軸 : 電動油壓升降台上下軸.

12. 低噪音設計: 隔音安全罩方式,噪音DB-80 分貝以下.

13. 制動      : 牒式剎車.

14. 控制      : PLC系統控制.

直流馬達數位控制.

斷線停機指示.

到米停機.

安全限動控制.

機內照明控制.

15. 使用氣壓  : 6 kg-cm2.

B. 設備內容:

1. 給線 (不包括)     1 式

2. 入線座            1 式

3. 同步傳動系統      1 式

4. 動力              1 式

5. 轉體部份          1 式

6. 葉片部份          1 式

7. 船架部份          1 式

8. 過線眼模          1 式

9. 排線部份          1 式

10. 引取部份          1 式

11. 捲取張力調整部份  1 式

12. 適用捲取線軸尺寸  1 式

13. 線軸裝卸部份      1 式

14. 絞距變換部份      1 式

15. 電氣控制部份      1 式

16. 安全罩部分        1 式

17. 潤滑方式          1 式

18. 制動部份          1 式

19. 備品              1 式

C.技術規格 :1. 給線 :(不包括在報價內, 價格另議 ).

a. 適用線軸尺寸 : 單位:mm

(或依貴方線軸尺寸)

b. 落線架方式給線.(上線架買方自備) 2. 集線座 : 雙座式,6B及入線導輪板1座,12B及入線導輪板1座.

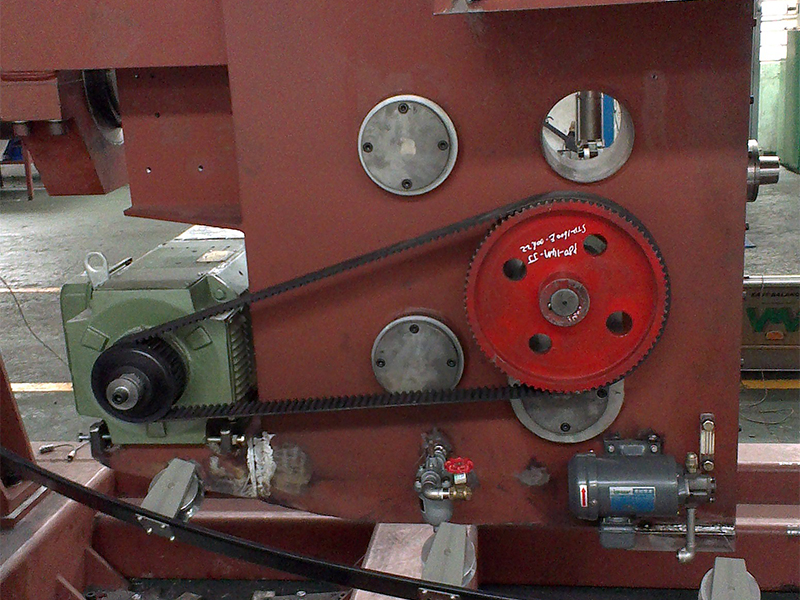

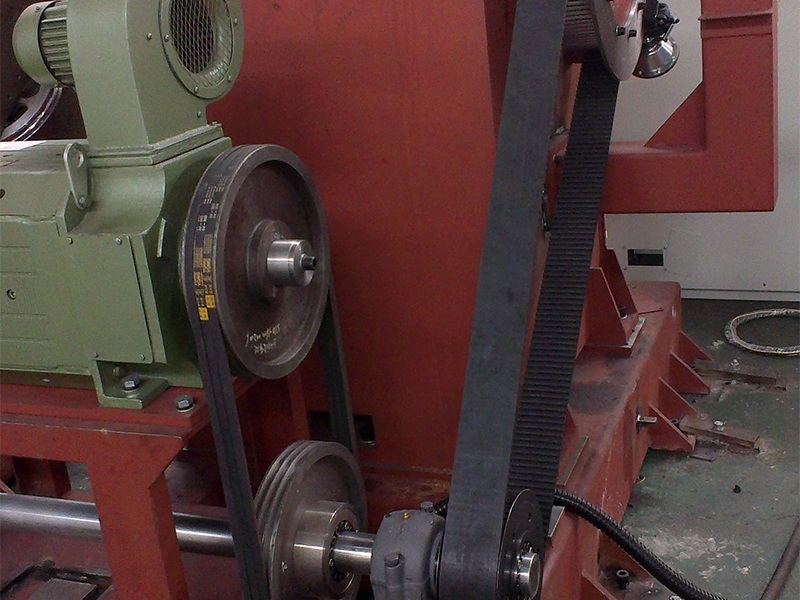

3. 同步傳動系統 :   a. 由主馬達以V 型皮帶傳動傳動軸.   b. 傳動軸兩端以齒形皮帶輪與兩主軸之齒型皮帶輪用齒形皮帶同步傳動.

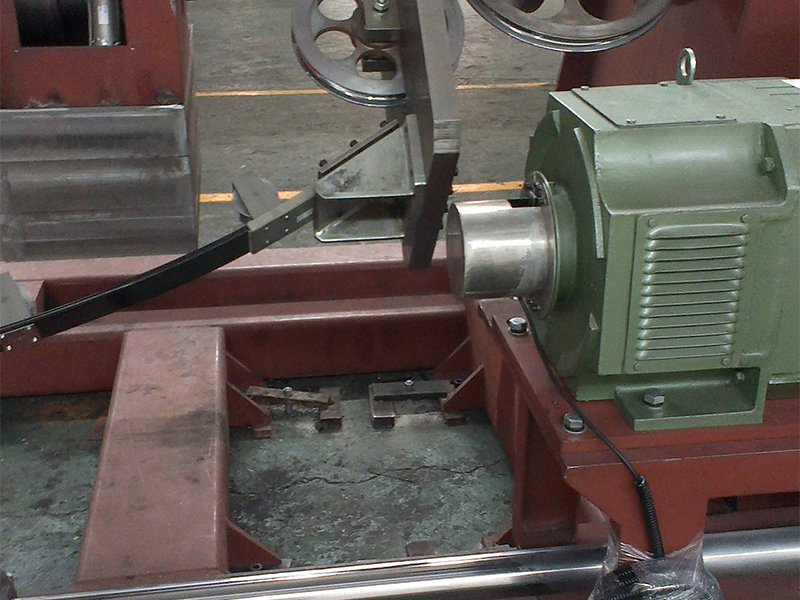

4. 動力 : 主機    : 75KW(100HP) 直流電機 + 數位控制.

引取 : 45KW(50HP) 直流電機 + 數位控制.

捲取張力: 7.5KW(10HP) 直流電機 + 數位控制.

排線機 : 1.5KW(2HP) AC感應馬達 + 變頻器.

上下軸台: 2.2KW(3HP)-1台.

散熬風機: 0.75KW(1HP)-2台.

5. 轉體部份 :

a. 主軸經退火處理, 消除內應力, 於長期使用之下避免變形.

b. 整體經動平衡校正於 700 RPM.

6. 葉片部份 :

a. 材質: 碳纖維葉片,強軔以確保抗拉強度.

b. 葉片過線採導輪方式.

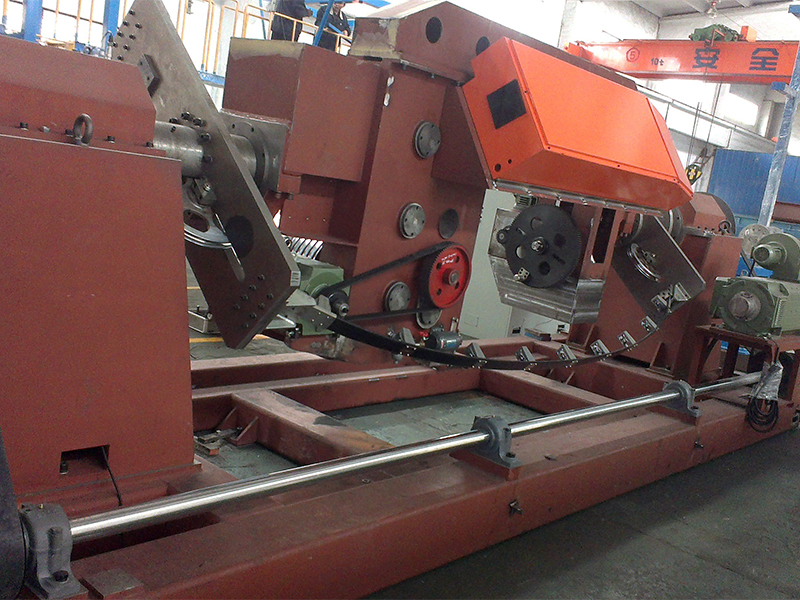

7. 船架部份 :

a. 採正面倒旋吊式船架,操作及引線作業於正面.

b. 船架一體式設計及加工,經退火處理,減少使用下變形.

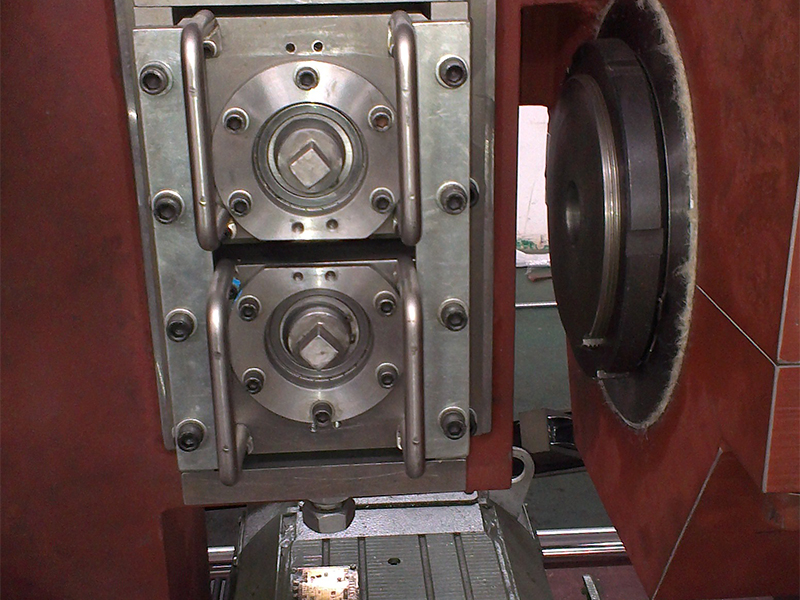

8. 過線眼模 : 採用氧化鋁(陶瓷)眼模或導輪.

9. 排線部份 : a. 排線馬達: 1.5KW(2HP) AC感應馬達 + 變頻器線速同步控制..

b. 傳動    : 方牙螺桿.

c. 排線距  : 數位設定任意調整.左右限位微電機電動調整,於外部電控箱上操作.

(無需停機調整)

10. 引取部份 :

a. 動力 : 45KW(50HP) 直流電機 + 數位控制.

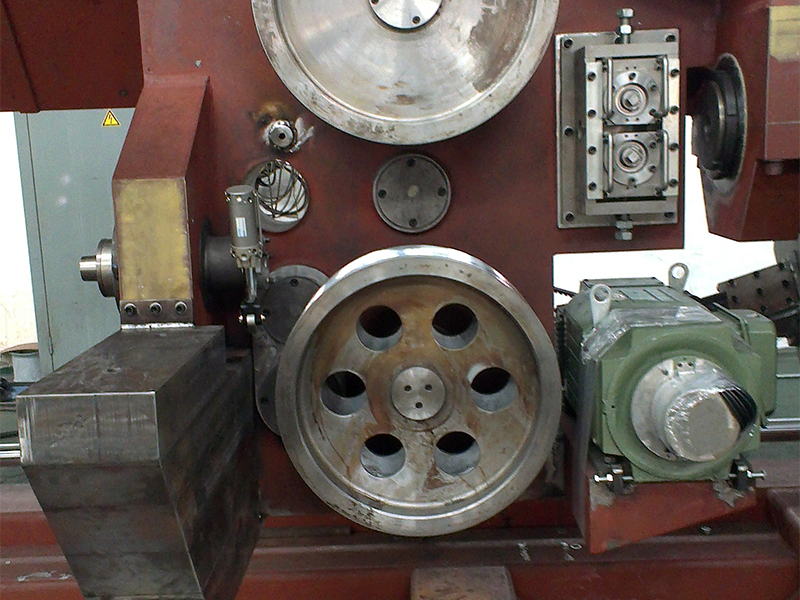

b. 型式 : U型5X6溝,雙引取輪.

c. 輪面 : 600MM輪徑,溝面電鍍硬鉻.

d. 拉力: 2400kg/max.

e. 附加功能選項:(於報價中未包括)

e-1: 壓縮(緊壓)85%以上導體線種製造.

e-2: 傘型導體(滾軋成型,90度'120度'180度)線種製造.

e-3: 全壓縮導體(異型線材)線種製造.

11. 捲取張力調整部份 :

a. 張力控制 : 7.5KW(10HP) 直流電機 + 數位控制.

b. 張力範圍 : 30 – 150 KG.

12. 適用線軸尺寸 (捲取軸) :

a. 適用線軸尺寸 :(1250mm - 1600mmφ/ Max.)單位:mm

(或依貴方線軸尺寸)

b. 載重量: 5000kg/max.

13. 線軸裝卸部份 :

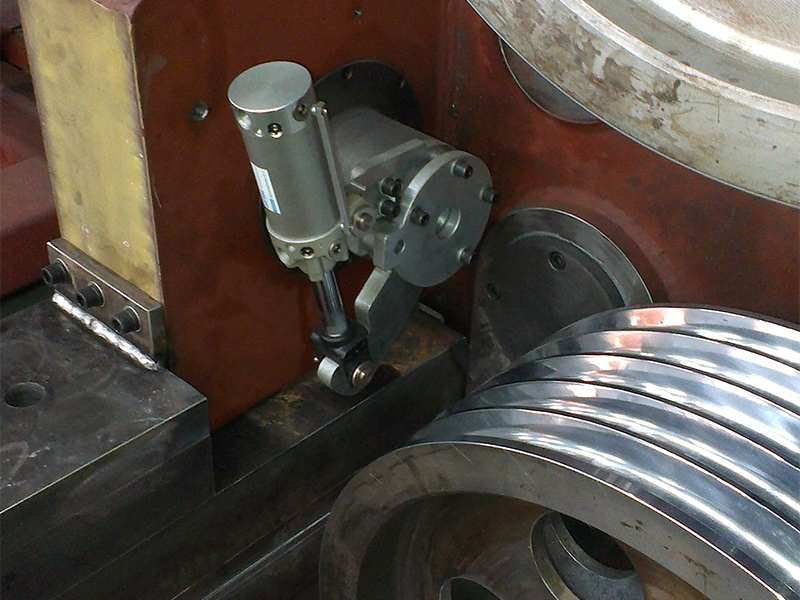

a. 型式     : 氣動開軸,彈簧頂軸附安全定位連鎖控制.

b. 上下軸   : 電動油壓升降台上下軸.

c. 昇降機動力: 2.2KW(3HP)油壓電機.

d. 安全控制  : 上下限安全極限檢出開關控制.

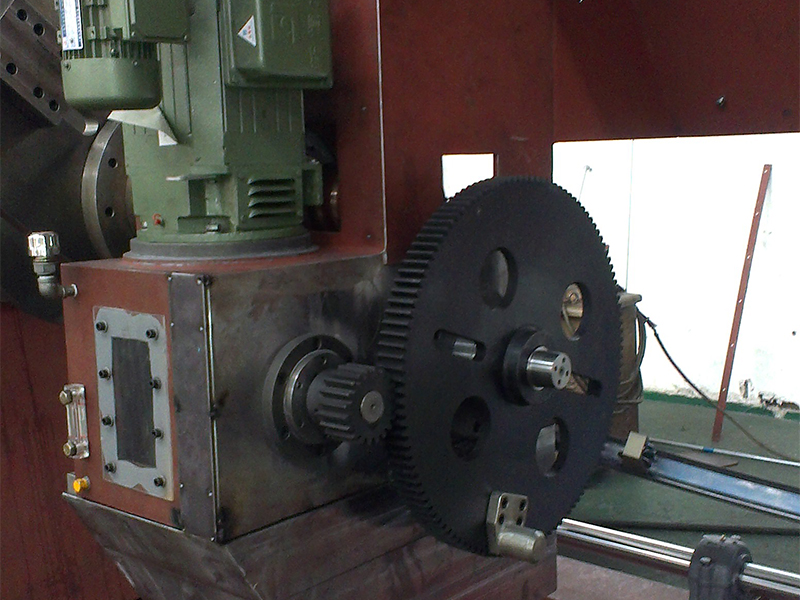

14. 絞距變換部份 :

a. 絞距範圍 : 40 - 350mm.

b. 於操作箱上數位設定,PLC自動演算控制馬達運轉比例同步.

15. 電氣控制部份 :

a. 電氣控制箱之設計與配線,由台灣電氣廠承製.

b. 所採用電器用品,一級品.

c. 動作指示內容:

(1) 主馬達 ON. OFF 開關及指示燈.

(2) 主馬達運轉指示燈.

(3) 斷線停機指示.

(4) 到米停機.

(5) 電磁式剎車, 時間電繹控制.

(6) 機內照明控制.

(7) 系統數位控制.

16. 安全罩部份 :

a. 低躁音設計 : 全密閉式隔音罩,DB-80 分貝以下.

b. 安全門之限動開關 : 開關門安全連鎖停機.

c. 內部散熱 : 離心式風車,做空氣循環熱交換.

17. 潤滑方式 :

a. 軸承部份, 定期打高速黃油.

b. 齒輪部份,定期以油壺注入機油.

18. 煞車部份 :

a. 煞車器採用碟式剎車.

b. 煞車能力 : 30KG-M.

19. 備品 :

a. 碳刷             99.9%

b. 弓片導輪         5 只

c. 工具箱+工具      1 BOX

d. 保險絲           5 PCS

Ｄ．其他 :

* 提供資料 :

1. 配置圖. 基礎螺絲圖.

2. 電氣圖.

3. 安裝說明書, 保養說明書.

4. 絞距表.

* 塗裝 :

依貴方之要求色樣, 於防銹處理後噴漆

塗裝.

* 安裝 : (不包括在報價內).

1. 地基工程由買方自行處理.

2. 機器廠內.廠外之配線工程由買方自行處理.
